一、產品簡介：

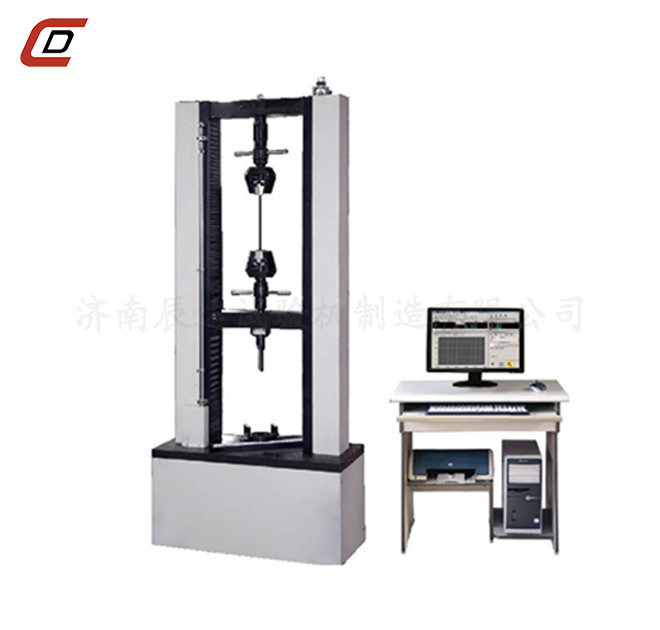

　　WDW-50型電子式杯突試驗機主機與輔具的設計融匯了我公司的先進技術，外形美觀，操作方便，性能穩定可靠。系統通過控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶橫梁上升、下降，完成試樣的拉伸力學性能試驗，無污染、噪音低，效率高，具有較寬的調速范圍。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

　　二、主要技術指標：

　　1、 機      型：    雙臂（液晶顯示）

　　2、 最大試驗力：    50KN

　　3、 操 作 方式：    全中文菜單操作

　　4、 測 量 范 圍：   最大試驗力的2%—100%

　　5、 精 度 級 別：   1級

　　6、 試驗力準確度：  優于示值的±1%

　　7、 試   驗  力：   最小分辨力0.01N

　　8、 位 移 測 量：   分辨率為0.01mm

　　9、 調 速 范 圍：   1mm/min~~200 mm/min

　　10、 液晶顯示內容：  試驗力、位移、峰值、運行狀態、運行速度等

　　11、 無 級調 速：    采用直流伺服電機及控制系統

　　12、 試驗空間調整：  伺服電機，同步帶傳動

　　13、 電 機 功 率：   0.55KW

　　14、 試 驗 行 程：   400*500mm（可根據客戶需求定制）

　　15、 拉 伸 空 間：   400*500mm（可根據客戶需求定制）

　　16、 壓 縮 空 間：   400*500mm（可根據客戶需求定制）

　　17、 主 機 尺 寸：   760*400*1700mm

　　18、 外       觀：   符合國家GB/T2611標準

　　19、 成  套   性：   符合標準要求

　　20、 試驗保護功能：  過載保護

　　21、 安全保護裝置：  限位開關

　　22、 供 電 電 源：   200V  50Hz

　　23、 重       量：   約300kg

　　24、 工 作 環 境：   室溫～45℃，濕度20%～80%

　　四、主要功能及特點：

　　1、調速系統：采用伺服電機和減速機，性能穩定可靠，具有過流、過壓、過載等保護裝置。

　　2、傳動機構：傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。

　　3、附具連接：萬向節采用十字插銷結構，而且具有擺角限制功能，一方面便于試樣夾持，保證試驗同心度，另一方面很好的消除了不規則試樣對傳感器的影響。

　　4、操作系統：觸摸健操作方式，液晶顯示器實時顯示，全中文操作，克服了老式數碼管顯示容易發生故障的難題，并且美觀大方、方便快捷。

　　5、自動標定：系統可自動實現示值準確度的標定.

　　6、自動顯示：在整個試驗過程中，液晶實時顯示試驗力，峰值。

　　7、自動控制：試驗參數輸入完畢，可自動完成試驗過程。

　　8、試樣判斷：試樣斷裂后，移動橫梁自動停止移動。

　　9、限位保護：具有機械和程控兩級限位保護功能。

　　10、特殊附具：除配有標準拉伸或壓縮附具外，也可根據用戶需要配備特殊附具。

　　五、系統基本配置：

　　1、試驗機主機(雙臂)                                   1臺

　　1.1伺服電機                                               1個

　　1.2減速系統                                               1套

　　1.3負荷傳感器                                            1只

　　1.4精密絲杠副                                            2套

　　2、光電編碼器                                           1只

　　3、限位開關                                              1套

　　4、操作儀表盒                                           1個

　　5、杯突專用夾具                                        2套

　　6、隨機工具                                             1套

　　7、電源連接線                                          1套

　　8、技術資料：包括：使用說明書  合格證、裝箱單

　　六、質量保證：

　　設備在訂貨方正式驗收合格后，視為正式交貨。設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現的各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務

　　七、服務宗旨：

　　接到客戶維修服務電話，對于設備故障八小時內做出響應。如需到達現場維修，在非節假日期間72小時內到達現場。軟件免費升級。
